高壓框架式無功補償裝置

裝置主要用于6kV、10kV、35kV三相電力系統，用以調整平衡網絡電壓提高功率因數降低損耗提高供電質量。

功能特點

◆ 可安裝在戶內及戶外。

◆ 采用框架式結構，固定投切。

◆ 直接在變電所即可操作電容柜投切。

◆ 戶內框架式：由電抗器，進線架和電容器架構成，空心電抗一般為三相疊裝。進線架內包括高壓隔離開關，放電線圈及避雷器，電容器架一般為二層一排布置，容量特別大可采用二排二層布置，進線架與電容構架并列，高度深度一致，每臺電容均配裝外熔斷器，電容構架門可以是網欄門也可以是帶觀察窗的鋼門。電抗器須用網欄圍住。

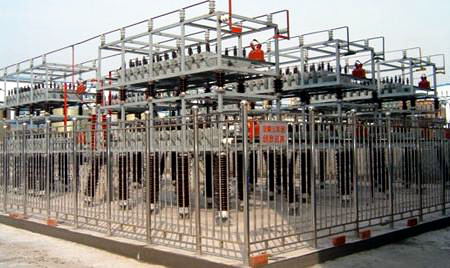

◆ 戶外框架式：由GW4-12D高壓隔離開關進線，開關安裝在平臺上。隔離開關后是電抗器，一般為三相疊裝，容量很大時可分相安裝，相應電容也是分相安裝。電容器單臺容量為50、100kvar時電容框架為單排或雙排三層布置，避雷器，放電線圈安裝在構架上;200kvar及以上電容一般用單排或雙排二層布置;當容量特別大時，電容可分相布置，每相為二排一層布置，避雷器、放電線圈置于框架頂部。整套裝置四周用不低于2米的網欄門圍住，網欄門至少應有一扇活門以利巡視和檢修。

◆ 35kV裝置均為戶外框架式，電容、電抗均為分相布置。電容構架由35kV高壓絕緣子支撐與地絕緣。電容為二排一層布置。避雷器安裝在電抗器附近，放電線圈在構架靠中性點處安裝。35kV電源引至GW4-35D隔離開關上端，開關安裝在平臺上。整套裝置四周用不低于1.8米的網欄門圍住，網欄門至少應有一扇活門以利巡視和檢修。

技術參數

◆ 系統額定電壓：6～35kV

◆ 額定頻率：50～60Hz

◆ 額定容量：150～10000kvar(10kV及以下)，300～40000kvar(35kV)。
